责任链模式（Chain of Responsibility Pattern）

1. 责任链模式—是什么

专业版

含义：客户端发出一个请求，链上的对象都有机会来处理这一请求，而客户端不需要知道谁是具体的处理对象。
内在含义：
使多个对象都有机会处理请求，从而避免了请求的发送者和接受者之间的耦合关系。
将这些对象连成一条链，并沿着这条链传递该请求，直到有对象处理它为止。
其过程实际上是一个递归调用。
它属于一种行为模式。

生活版

例如：《红楼梦》中的击鼓传花

击鼓串花：是一种热闹而又紧张的饮酒游戏。

**游戏规则：**在酒宴上宾客一次坐定位置，由一人击鼓，击鼓的地方与传花的地方是分开的，以示公正。开始击鼓时，花束就开始依次传递，鼓声遗落，如果花束在某人手中，则该人就得饮酒。

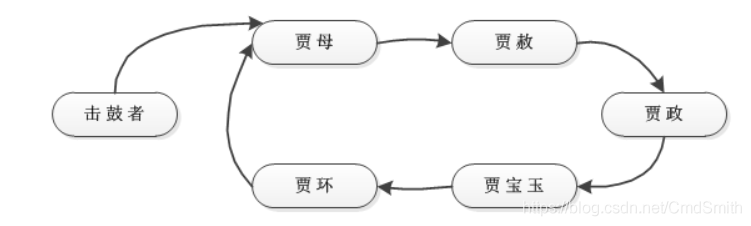

比如说，贾母、贾赦、贾政、贾宝玉和贾环是五个参加击鼓传花游戏的传花者，他们组成一个环链。击鼓者将话传给贾母，开始传花游戏。花由贾母传给贾赦，由贾赦传给贾政，由贾政传给贾宝玉，由贾宝玉传给贾环，由贾环传回给贾母，如此往复，如下图所示。当鼓声停止时，手中有花的人就得执行酒令。

如图所示：

例如：打游戏《植物大战僵尸》闯关

每一个关独有一个老大，如果打不过在原关重来，打过了就下一关，每打过一关就会解锁下一关，这种就相当于链表一样，你的责任就是负责闯关，不管你闯到第几关，给我打个老大回来就好，打不过告诉你失败再那关，重新来，直到打败老大

2. 责任链模式—作用

职责链上的处理者负责处理请求，客户只需要将请求发送到职责链上即可，无须关心请求的处理细节和请求的传递，所以职责链将请求的发送者和请求的处理者解耦了。

3. 责任链模式—核心使用规则

`抽象处理者(Handler)角色`：

定义出一个处理请求的接口。
如果需要，接口可以定义出一个方法以设定和返回对下一个对象的引用。
这个角色通常由一个 Java 抽象类或者 Java 接口实现。

`具体处理者(ConcreteHandler)角色`：

具体处理者接到请求后，可以选择将请求处理掉，或者将请求传给下一个对象。
由于具体处理者持有对下一个对象的引用。

4. 责任链模式—应用场景

多条件流程判断：权限控制
ERP 系统中流程审批业务：总经理、人事经理、项目经理
Java 过滤器的底层实现 Filter ：在 Java 过滤器中客户端发送请求到服务器端，过滤会经过参数过滤、session 过滤、表单过滤、隐藏过滤、检测请求头过滤。

5. 责任链模式—案例 1：模拟网关权限控制

功能要求：在网关作为微服务程序的入口，拦截客户端所有的请求实现权限控制。

第一关：API 接口限流
第二关：黑名单拦截
第三关：用户会话信息拦截

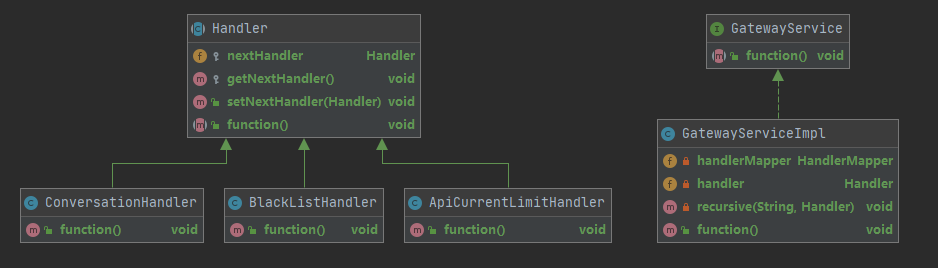

UML 结构图如下所示：

1. 抽象处理者(Handler)

作用：负责处理请求
步骤：
- 创建一个抽象处理者 Handler
- 定义出一个方法()以设定下一个对象 setNextHandler()
- 定义一个返回对下一个对象的引用getNextHandler()

java

package com.gateway.handler.abstracts;

/**
 * Created by Calvin on 2019/5/9
 * 定义一个抽象的处理器
 */
public abstract class Handler {

    /**
     * 下一个处理任务对象
     */
    protected Handler nextHandler;

    /**
     * 共同的处理行为(强制必须实现)
     * 具体功能
     */
    public abstract void function();

    /**
     * 设置下一个处理任务
     * @param nextHandler 下一个处理对象
     */
    public void setNextHandler(Handler nextHandler){
        this.nextHandler = nextHandler;
    }

    /**
     * 获取下一个处理任务
     */
    protected void getNextHandler(){
        if(nextHandler != null) {
            // 指向下一个处理器功能
            nextHandler.function();
        }
    }
}

2. 具体处理者(ConcreteHandler)

具体处理者：
- ApiCurrentLimitHandler API 接口限流
- BlackListHandler 黑名单拦截
- ConversationHandler 用户会话信息拦截
功效：
- 具体处理者接到请求后，可以选择将请求处理掉，或者将请求传给下一个对象。
- 由于具体处理者持有对下一个对象的引用 getNextHandler()。

java

package com.gateway.handler;

import com.gateway.handler.abstracts.Handler;
import org.springframework.stereotype.Component;

/**
 * Created by Calvin on 2019/5/9
 * API接口限流处理器
 */
@Component
public class ApiCurrentLimitHandler extends Handler {

    @Override
    public void function() {
        System.out.println(">>>>>>>>>>> 第一关：API接口限流......");
        // 第一关执行完毕执行第二关
        getNextHandler();
    }
}

java

package com.gateway.handler;

import com.gateway.handler.abstracts.Handler;
import org.springframework.stereotype.Component;

/**
 * Created by Calvin on 2019/5/9
 * 黑名单拦截处理器
 */
@Component
public class BlackListHandler extends Handler {

    @Override
    public void function() {
        System.out.println(">>>>>>>>>>> 第二关：黑名单拦截......");
        // 第二关执行第三关任务
        getNextHandler();
    }
}

java

package com.gateway.handler;


import com.gateway.handler.abstracts.Handler;
import org.springframework.stereotype.Component;

/**
 * Created by Calvin on 2019/5/9
 */
@Component
public class ConversationHandler extends Handler {

    @Override
    public void function() {
        System.out.println(">>>>>>>>>>>第三关：用户会话信息拦截......");
    }
}

3. 在网关实现类中，通过数据库获取处理器 BeanID，再通过处理器 BeanId 从上下文中实例处理器，并且递归设置处理器中的下一个处理器；最终，执行处理器中的所有功能。

3.1 执行相应的 SQL 语句

实现方式：数据库表中设置链表结构，在处理器中添加上一个处理器和下一个处理器。

mysql

CREATE TABLE `gateway_handler` (
  `id` int(11) NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `handler_name` varchar(32) DEFAULT NULL COMMENT '处理器名称',
  `handler_bean_id` varchar(32) DEFAULT NULL COMMENT '处理器BeanID',
  `pre_handler_bean_id` varchar(32) DEFAULT NULL COMMENT '上一个处理器BeanID',
  `next_handler_bean_id` varchar(32) DEFAULT NULL COMMENT '下一个处理器BeanID',
  PRIMARY KEY (`ID`)
) ENGINE=InnoDB AUTO_INCREMENT=19 DEFAULT CHARSET=utf8 COMMENT='权限表';

-- ----------------------------
-- Records of gateway_handler
-- ----------------------------
INSERT INTO `gateway_handler` VALUES ('1', 'Api接口限流', 'apiCurrentLimitHandler', null, 'blackListHandler');
INSERT INTO `gateway_handler` VALUES ('2', '黑名单拦截', 'blackListHandler', 'apiCurrentLimitHandler', 'conversationHandler');
INSERT INTO `gateway_handler` VALUES ('3', '会话验证', 'conversationHandler', 'blackListHandler', null);

3.2 创建数据访问层，查询处理器

getFirstHandler()查询第一个处理器。
getByHandler()根据处理器 BeanId, 查询处理器。

java

package com.gateway.mapper;

import com.gateway.entity.GatewayHandlerEntity;
import org.apache.ibatis.annotations.Param;
import org.apache.ibatis.annotations.Select;

/**
 * Created by Calvin on 2019/5/9
 */
public interface HandlerMapper {

    /**
     * 查询第一个处理器
     *
     * @return 网管处理器实体类
     */
    @Select("SELECT " +
            "id AS id," +
            "handler_name AS handlerName," +
            "handler_bean_id AS handlerBeanId ," +
            "pre_handler_bean_id AS preHandlerBeanId ," +
            "next_handler_bean_id AS nextHandlerBeanId  " +
            "FROM gateway_handler " +
            "WHERE pre_handler_bean_id IS NULL;")
    GatewayHandlerEntity getFirstHandler();

    /**
     * 根据处理器BeanId, 查询处理器
     *
     * @param handlerBeanId 处理器BeanId
     * @return 网管处理器实体类
     */
    @Select("SELECT " +
            "id AS id," +
            "handler_name AS handlerName," +
            "handler_bean_id AS handlerBeanId ," +
            "pre_handler_bean_id AS preHandlerBeanId ," +
            "next_handler_bean_id AS nextHandlerBeanId  " +
            "FROM gateway_handler " +
            "WHERE handler_bean_id=#{handlerBeanId}")
    GatewayHandlerEntity getByHandler(@Param("handlerBeanId") String handlerBeanId);
}

3.3 创建网关实现类，通过数据库查询，递归设置下一个处理器。、

网关实现类 GatewayServiceImpl.java

java

package com.gateway.service.impl;

import com.gateway.entity.GatewayHandlerEntity;
import com.gateway.handler.abstracts.Handler;
import com.gateway.mapper.HandlerMapper;
import com.gateway.service.GatewayService;
import com.gateway.utils.ContextUtils;
import org.apache.commons.lang.StringUtils;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Service;


/**
 * Created by Calvin on 2019/5/10
 */
@Service
public class GatewayServiceImpl implements GatewayService {

    @Autowired
    private HandlerMapper handlerMapper;

    // 处理器第二次存在内存当中
    private Handler handler;

    @Override
    public void function() {
        // 如果处理器为空，执行第一次赋值后，第二次存在内存当中
        if (handler == null) {
            // 1.从数据库中查找地址第一个处理器信息
            GatewayHandlerEntity firstHandlerEntity = handlerMapper.getFirstHandler();
            // 2.获取第一个处理器
            String handlerBeanId = firstHandlerEntity.getHandlerBeanId();
            Handler firstHandler = ContextUtils.getBean(handlerBeanId, Handler.class);
            // 3.记录当前循环handler对象
            Handler tempHandler = firstHandler;
            if(firstHandlerEntity != null){
                // 4.获取下一个处理器beanId
                String nextHandlerBeanId = firstHandlerEntity.getNextHandlerBeanId();
                // 5. 递归
                recursive(nextHandlerBeanId, tempHandler);
            }
            handler = tempHandler;
        }
        handler.function();
    }

    /**
     * 递归：设置下一个处理器
     *
     * @param nextHandlerBeanId 下一个处理器BeanId
     * @param tempHandler 临时处理器
     */
    private void recursive(String nextHandlerBeanId, Handler tempHandler) {
        // 处理器中的下一个处理器不为空。
        if (!StringUtils.isEmpty(nextHandlerBeanId)) {
            // 下一个处理器不为空，得到下一个处理器.
            Handler nextHandler = ContextUtils.getBean(nextHandlerBeanId, Handler.class);
            // 设置临时处理器中的下一个处理器
            tempHandler.setNextHandler(nextHandler);
            // 设置下一个nextHandlerId
            GatewayHandlerEntity nextHandlerEntity = handlerMapper.getByHandler(nextHandlerBeanId);

            if (null != nextHandlerEntity) {
                // 赋值的作用让它继续判断是否有下一个
                nextHandlerBeanId = nextHandlerEntity.getNextHandlerBeanId();
                tempHandler =  nextHandler;
                // 递归
                this.recursive(nextHandlerBeanId, tempHandler);
            }
        }
    }
}

4. 最后，创建网关 API 接口进行访问。

GatewayService.java: 网关接口

java

package com.gateway.service;

public interface GatewayService {

    /**
     * 网关功能
     * 1. API 网关限流处理器
     * 2. 黑名单拦截
     * 3. 用户会话信息拦截
     */
    void function();

}

GatewayController.java ：网关 API 接口

java

package com.gateway.controller;

import com.gateway.service.GatewayService;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;

@RestController
@RequestMapping(value = "gateway")
public class GatewayController {

    @Autowired
    private GatewayService gatewayService;

    @GetMapping("/api")
    public String api() {
      gatewayService.function();
      return "success";
    }
}

6. 结果演示

代码链接：https://github.com/1016280226/design-patterns

7. 责任链模式—优缺点

优点：

动态组合职责
说明：职责链模式会把功能分散到单独的职责对象中，然后在使用时动态的组合形成链，从而可以灵活的分配职责对象，也可以灵活的添加改变对象职责。
请求者和接受者解耦
说明：请求者不需要知道接受者，也不需要知道如何处理。每个职责对象只负责自己的职责范围，其他的交给后继者。各个组件间完全解耦。

缺点：

产生很多细粒度的对象
说明：因为功能处理都分散到了单独的职责对象中，每个对象功能单一，要把整个流程处理完，需要很多的职责对象，会产生大量的细粒度职责对象。
不能保证请求一定被接收
说明：每个职责对象都只负责自己的部分，这样就可以出现某个请求，即使把整个链走完，都没有职责对象处理它。这就需要提供默认处理，并且注意构造链的有效性。
